Assistenten führen durch komplexe Aufgaben
Es gibt Aufgaben, die in w³GIS relativ häufig zu erledigen sind und für die immer weitgehend gleiche Arbeitsschritte zu wiederholen sind. Unsere Assistenten führen Sie Schritt für Schritt durch diese teils komplexen Vorgänge und bieten detaillierte Beschreibungen und Hilfestellungen.
w³Assist ist im Lieferumfang von w³GEObrowser und w³GIS plus enthalten.
Verfügbare Assistenten
Tiefenbegrenzungsassistent *
zur Erzeugung eines Linienpuffers inkl. automatischer Flurstücksverschneidung. Ein praktischer Helfer bei der Erstellung einer Berechnungsgrundlage z.B. von Erschließungsbeiträgen oder anderen Beiträgen der Grundstückseigentümer an die Stadt, Gemeinde, Stadtwerke, Abwasserzweckverband etc.
- Voraussetzung zur Durchführung einer Tiefenbegrenzung ist ein ALKIS-Layer (als Basis für die Flurstücksverschneidung).
- Auswahl beliebiger Anzahl von Flurstücken durch Klick in die Karte.
- Anschließend Digitalisierung oder Auswahl der Basislinie(n): Auswahl einer oder mehrerer aneinander anschließender Linien in der Karte durch Mausklick (z.B. Straßenkanten) oder Digitalisierung einer Linie.
- Festlegung der Puffertiefe, entweder durch Eingabe eines Zahlenwerts oder durch Klick in die Karte.
- Im letzten Schritt des Assistenten werden die Tiefenbegrenzungsflächen automatisch für die ausgewählten Flurstücke berechnet und in der Karte dargestellt.
- Das Ergebnis der Tiefenbegrenzung kann anschließend mit w³GIS/komGDI weiterverarbeitet oder auch an Drittprogramme übermittelt werden.
Georeferenzierungsassistent **
zur Georeferenzierung von Rasterbildern und Vektorlayern. Mit dem Georeferenzierungsassistenten lassen sich beispielsweise eingescannte Bebauungspläne mit wenigen Schritten für die Nutzung in w³BPlanMan aufbereiten.
- Als Basis dient immer ein bereits georeferenzierter Layer, z.B. ALKIS oder auch Blattschnittrahmen.
- Grobe Ausrichtung des zu transformierenden Rasterbilds oder Vektorlayers am georeferenzierten Hintergrundlayer durch Verschieben, Skalieren und Drehen.
- Transformation durch Festlegung von vier Transformationsvektoren, entweder durch direkte Eingabe von Start- und Zielkoordinaten oder durch Klick in die Karte. Dieser Vorgang kann rückgängig gemacht und beliebig oft wiederholt werden, bis ein zufriedenstellendes Ergebnis erzielt wurde.
- Falls ein Rasterbild transformiert wurde, so kann es anschließend durch Digitalisierung einer Fläche noch sauber zugeschnitten werden (z.B. ein Bebauungsplan an seinem Geltungsbereich). Auch dieser Schritt kann beliebig rückgängig gemacht und wiederholt werden.
- Als letzter Schritt erfolgt die Speicherung des nun georeferenzierten Layers.
- *
- Im Lieferumfang von w³GEObrowser und w³GIS plus enthalten
- **
- Im Lieferumfang von w³GIS plus enthalten

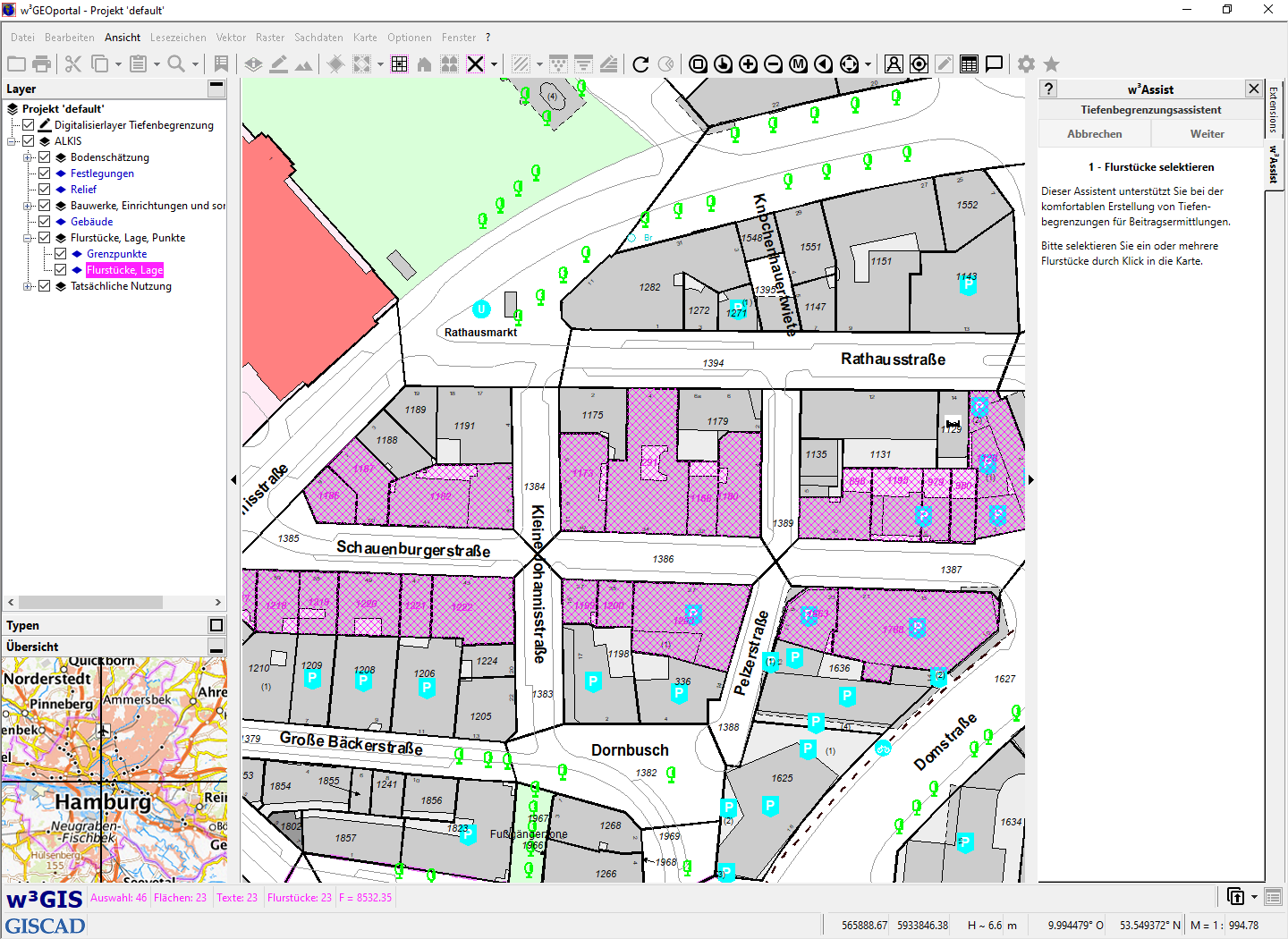

![Tiefenbegrenzungs-Assistent: Der erste Schritt beginnt mit der der Auswahl der Flurstücke für die Tiefenbegrenzung durch Klick in die Karte. Die ausgewählten Flurstücke sind in der Auswahlfarbe magenta kreuzschraffiert.](screenshots/1_tiefenbegrenzung.png)

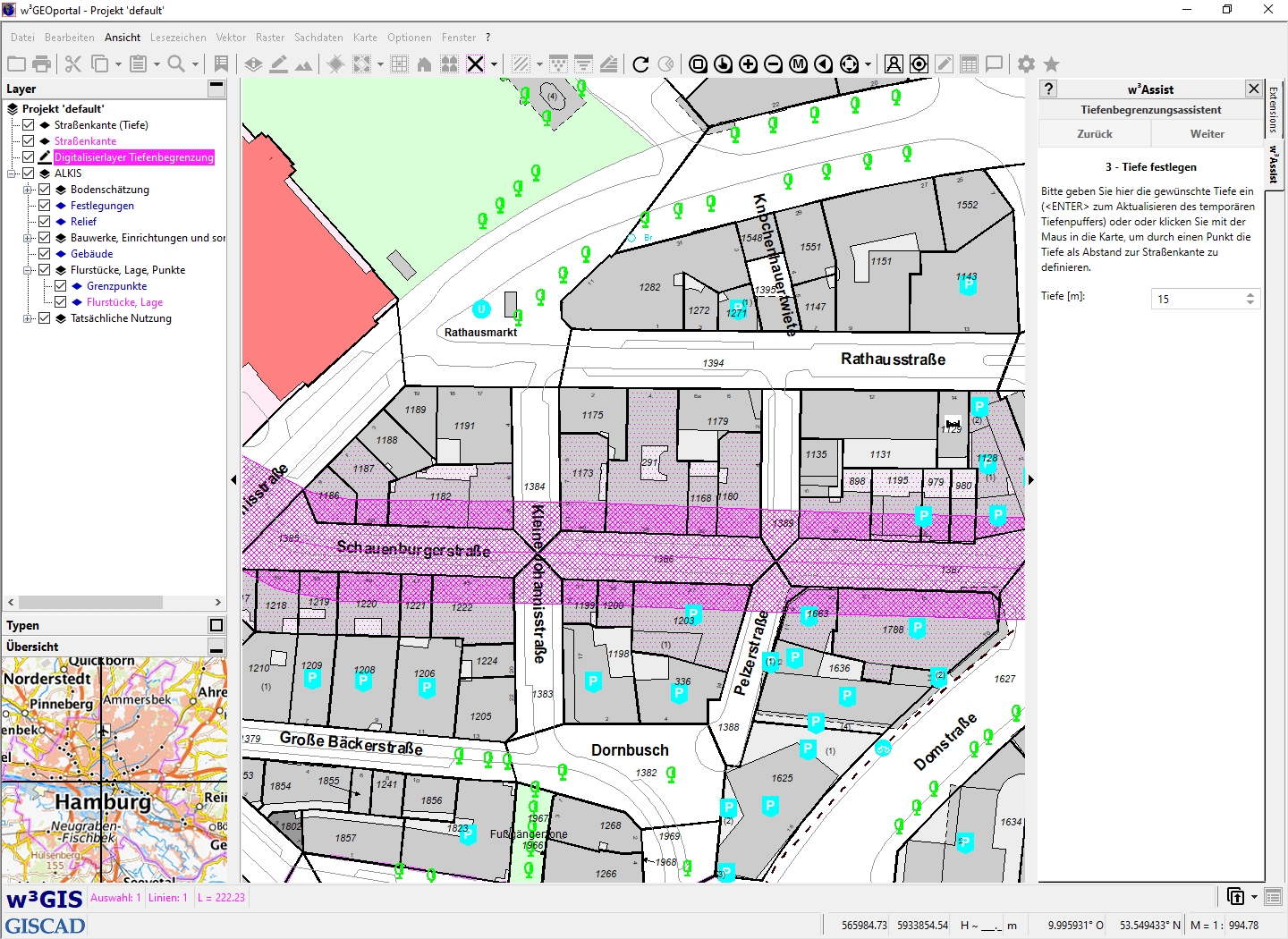

![Tiefenbegrenzungs-Assistent: Nach der Flurstücksauswahl und dem Definieren der Basislinie wird die Tiefe des Puffers festgelegt, entweder durch Eingabe eines Zahlenwerts oder durch Klick in die Karte.](screenshots/2_tiefenbegrenzung.png)

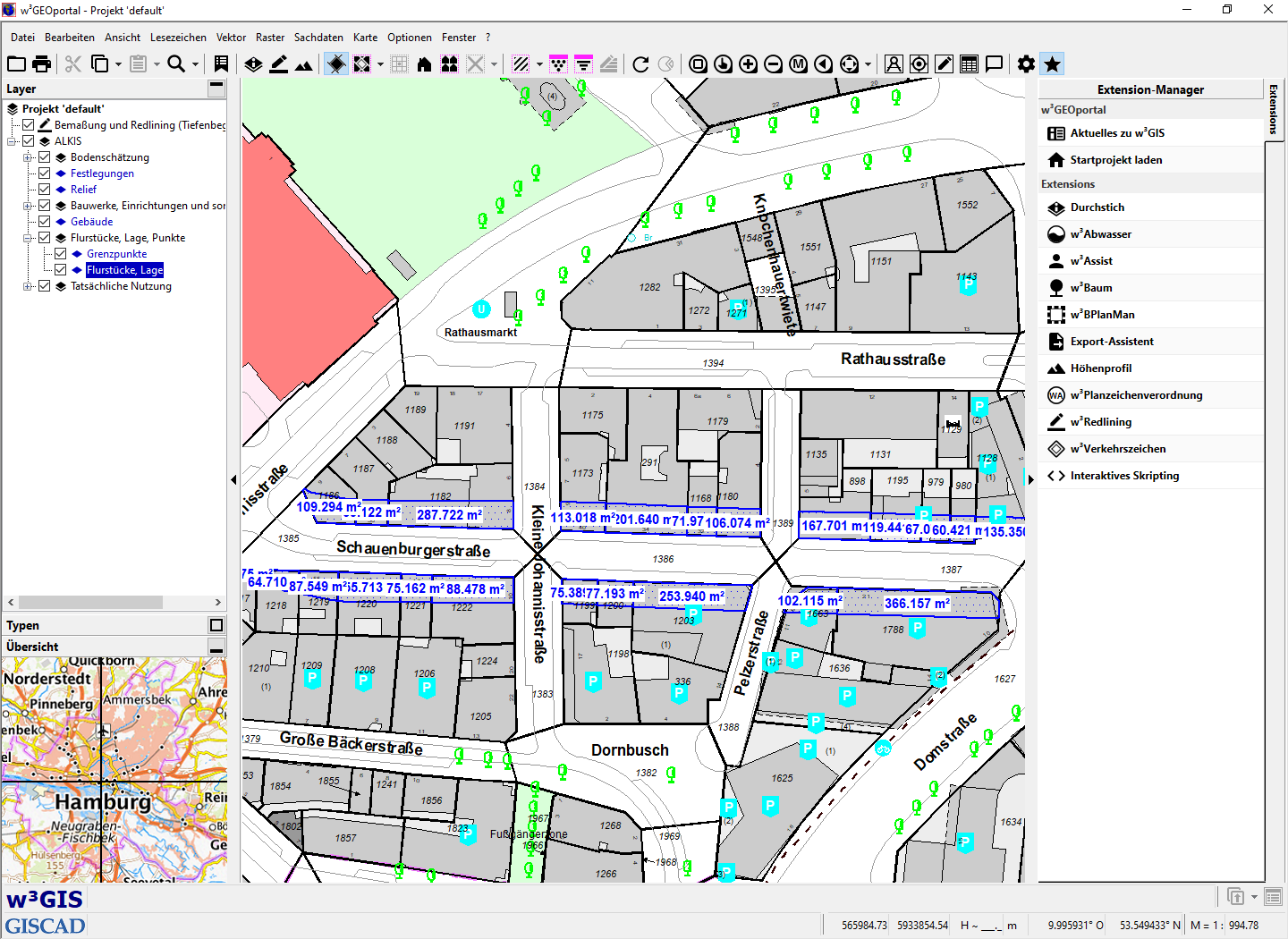

![Tiefenbegrenzungs-Assistent: Das Ergebnis der Tiefenbegrenzung ist hier als blau gepunktete Fläche in jedem Flurstück inkl. Flächeninhalt abzulesen.](screenshots/3_tiefenbegrenzung.png)

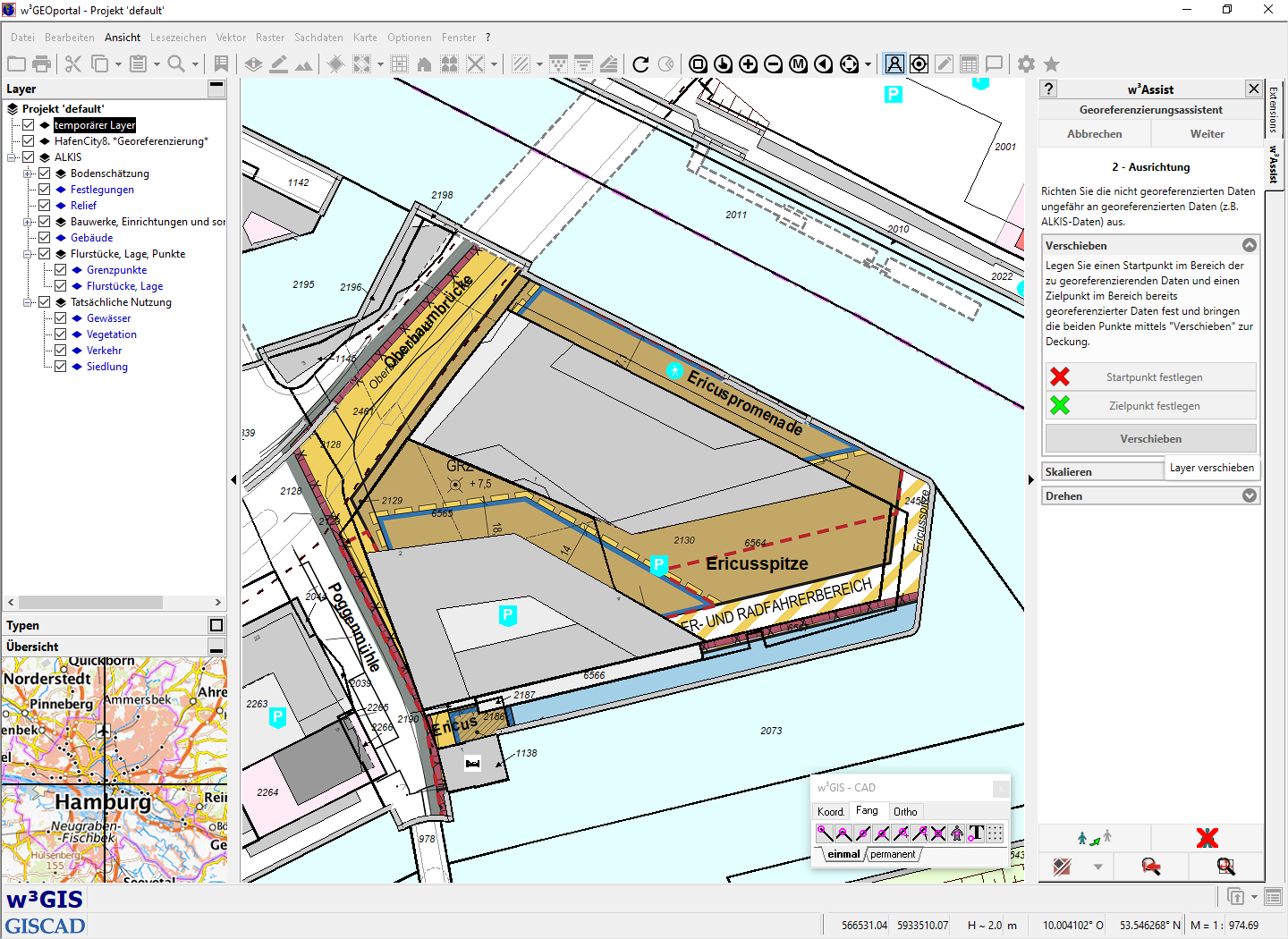

![Georeferenzierungs-Assistent: Grobe Ausrichtung des zu transformierenden Rasterbildes an einem bereits georeferenzierten (Hintergrund-) Layer durch Verschieben, Skalieren und Drehen.](screenshots/1_georeferenzierung.png)
![Georeferenzierungs-Assistent: Festlegung von vier Transformationsvektoren (rote Pfeile). Hierbei sind die CAD-Funktionen von w³GIS besonders hilfreich (kleines Fenster im unteren Bereich).](screenshots/2_georeferenzierung.png)
![Georeferenzierungs-Assistent: Nach erfolgter Transformation können ggf. noch Korrekturen durchgeführt oder die Transformation rückgängig gemacht werden.](screenshots/3_georeferenzierung.png)

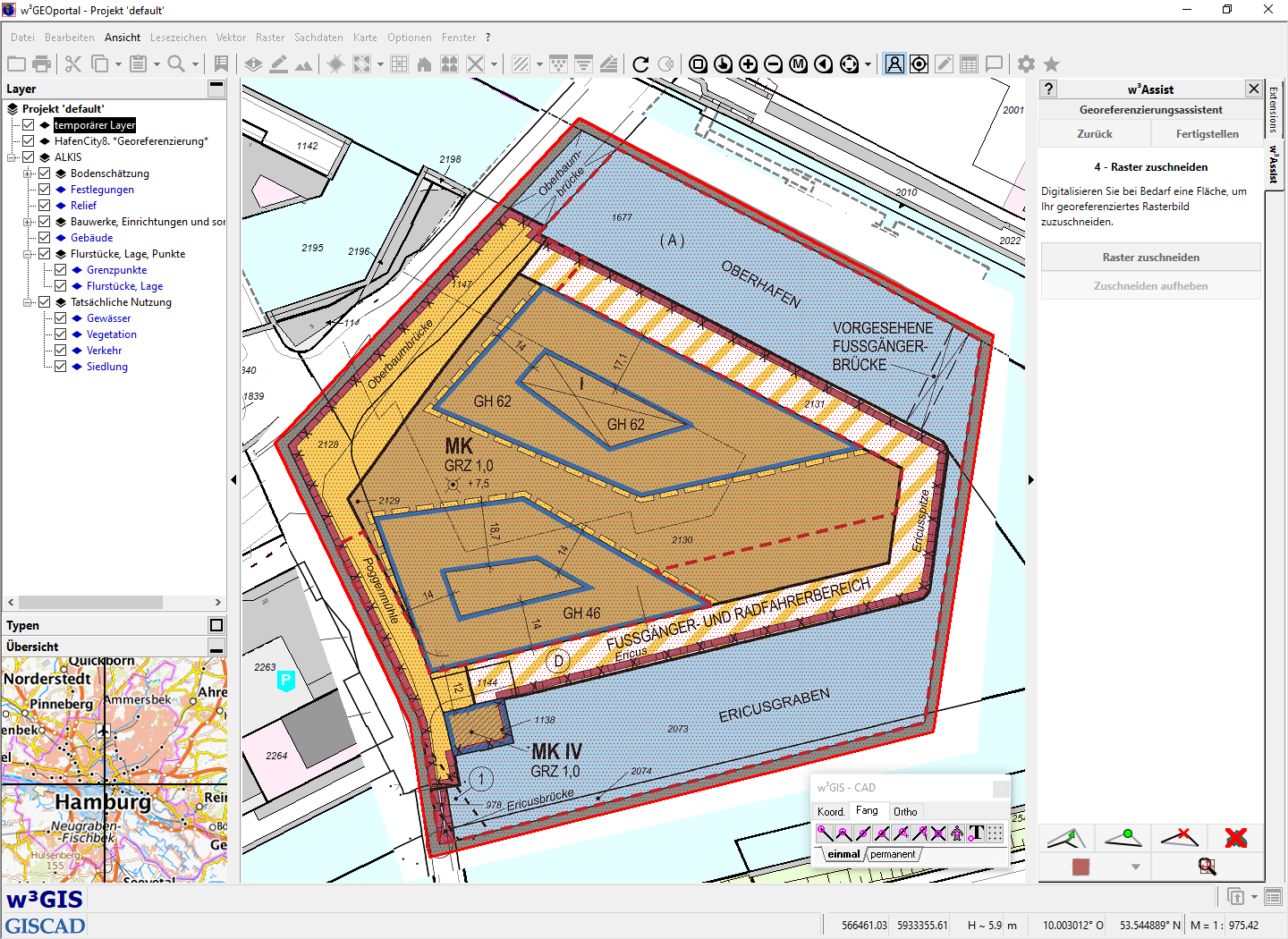

![Georeferenzierungs-Assistent: Das transformierte Rasterbild kann nun – falls gewünscht – durch Digitalisierung einer Fläche (im Bild rot gepunktet mit rotem Rand) zugeschnitten werden.](screenshots/4_georeferenzierung.png)

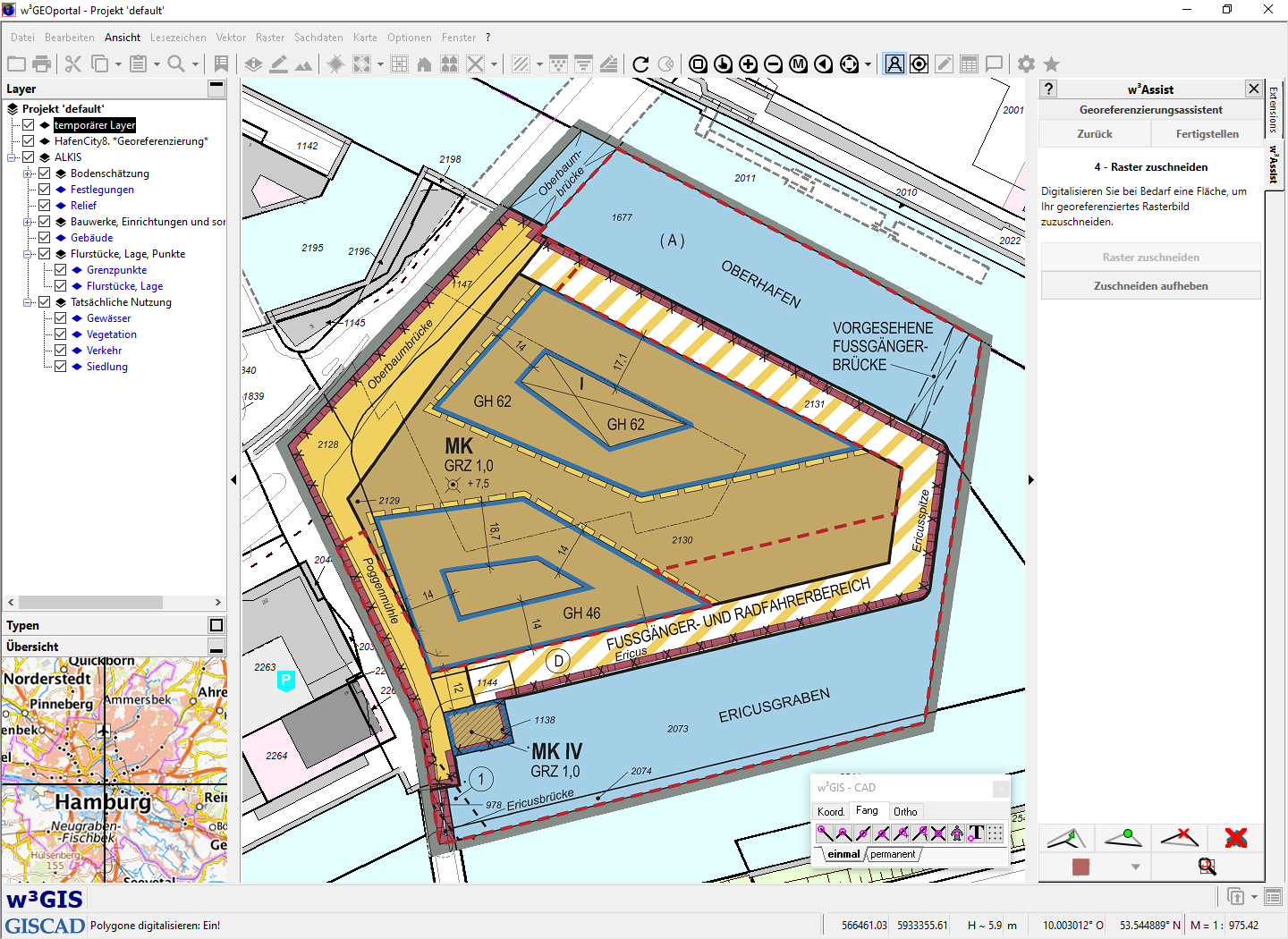

![Georeferenzierungs-Assistent: Das Ergebnis ist ein georeferenziertes und sauber zugeschnittenes Rasterbild.](screenshots/5_georeferenzierung.png)
