w³Redlining

Komfortables Digitalisieren und Editieren von Annotationen und Bemaßungen

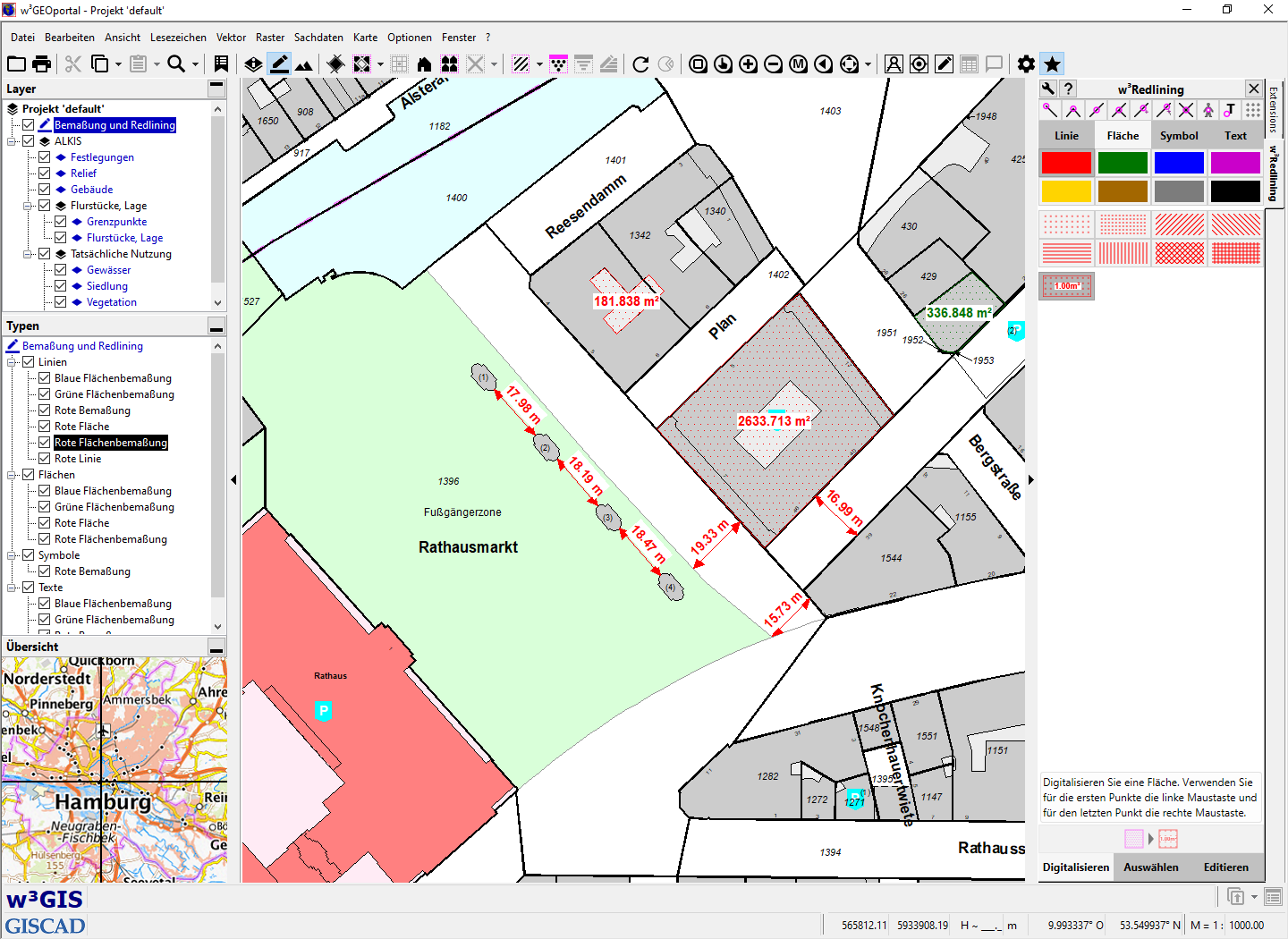

w³Redlining ermöglicht schnelles und einfaches Bemaßen und Annotieren von Karten(ausschnitten) auf einem separaten Layer.

Eine Vielzahl an vorbereiteten Farben, Füllmustern, Strichlierungen, etc. macht die Erstellung aussagekräftiger Layer zum Kinderspiel. Im Zusammenspiel mit den umfangreichen CAD-Funktionen von w³GIS/komGDI steht hier ein vielseitiges Werkzeug zur Verfügung.

w³Redlining ist im Lieferumfang von w³GEObrowser und w³GIS plus enthalten.

Wesentliche Funktionalitäten

• Zügiges Einzeichnen von Linien, Flächen, Symbolen und Texten mit einer breiten Palette an vordefinierten Farben, Füllmustern, Strichlierungen und Fonts.
• Umfangreiche Editierfunktionen, z.B. Flächen bearbeiten, Linien umdrehen, Symbole verschieben, Texte editieren u.v.a.m.
• Komfortable Übernahme von Auswahlsätzen (z.B. auf Basis einer Attributabfrage) zur visuellen Aufbereitung vor der Weitergabe.
• Umfangreiche Bemaßungsfunktionen:
  • Einfache Bemaßungen: Automatische Bemaßung einer Linie, auf Wunsch auch mit Offset (Parallel-Versatz) zur Steigerung der Lesbarkeit.
  • Maßketten: Automatische Bemaßung der einzelnen Teilstücke einer Linie.
  • Stationierungsbemaßungen: Automatische Bemaßung und Aufsummierung der einzelnen Teilstücke einer Linie (gut geeignet z.B. zur Schulwegermittlung).
  • Flächenbemaßung: Automatische Flächenbemaßung.
  • Bei Editieren der Maßlinien (bzw. Flächenbegrenzungen bei Flächenbemaßungen) werden die berechneten Längen bzw. Flächen automatisch aktualisiert.
